• Pré-commande

Polymaker Fiberon™ PA6-CF20 Noir - 1.75mm - 3Kg

Ref. FG03002

Le filament Polymaker Fiberon™ PA6-CF20 est spécialement conçu pour les projets techniques nécessitant une haute résistance mécanique. Avec ses 20 % de fibres de carbone, il combine rigidité, légèreté et stabilité thermique pour une large gamme d'applications industrielles.

Bobine de 3Kg, filament de diamètre 1,75 mm. Anciennement PolyMide PA6-CF.

  • Résistance accrue grâce à l'ajout de fibres de carbone.
  • Résiste à des températures élevées (215°C).
  • Impressions précises et fiables, sans déformation.
  • Excellente adhérence au plateau.
149,99 € HT 189,05 € HT - 20%

TVA de 21% soit 181,49 €

Précommande Livraison gratuite
Demande de devis

Nos experts sont à votre service pour répondre à vos questions et vous conseiller au info@polyfab3d.com.

Livraison en 48/72 heures

Commandez avant 13 heures. Expédition dans la journée

Livraison gratuite

Livraison gratuite près de chez vous à partir de 69,90€

Assistance premium

Nos équipes sont à votre disposition pour répondre à toutes vos questions

Plus de 2000 produits

Un grand choix de produits des plus grandes marques

Polymaker Fiberon™ PA6-CF20 Noir - 1.75mm - 3Kg

Le filament Polymaker Fiberon™ PA6-CF20 est un matériau de haute performance, conçu pour les applications nécessitant une rigidité extrême et une résistance maximale aux contraintes mécaniques. Composé de nylon PA6 renforcé de 20 % de fibres de carbone, il est idéal pour la fabrication de pièces techniques et industrielles soumises à de fortes charges et à des températures élevées.

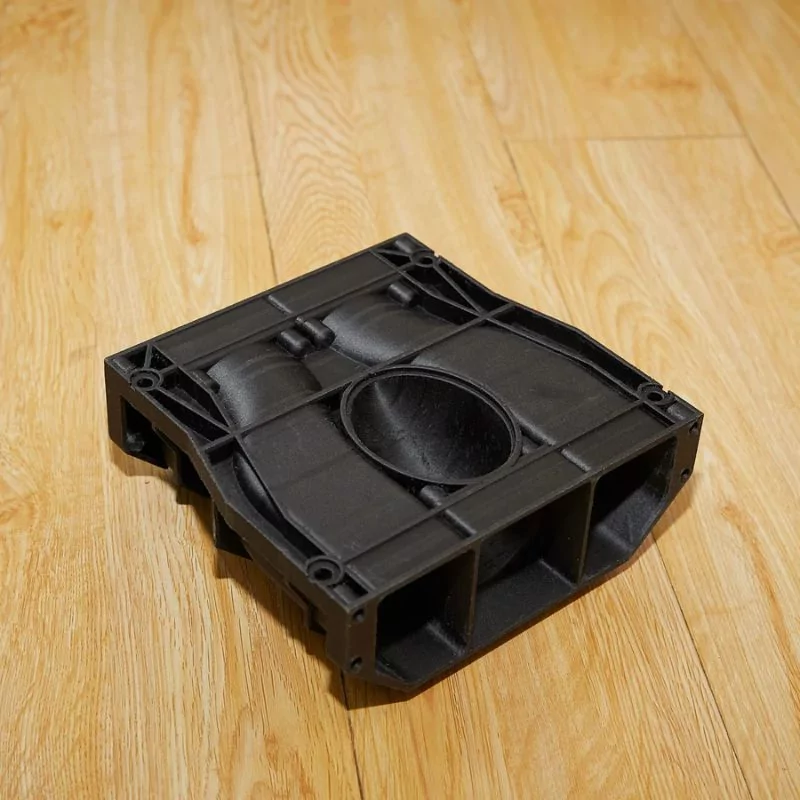

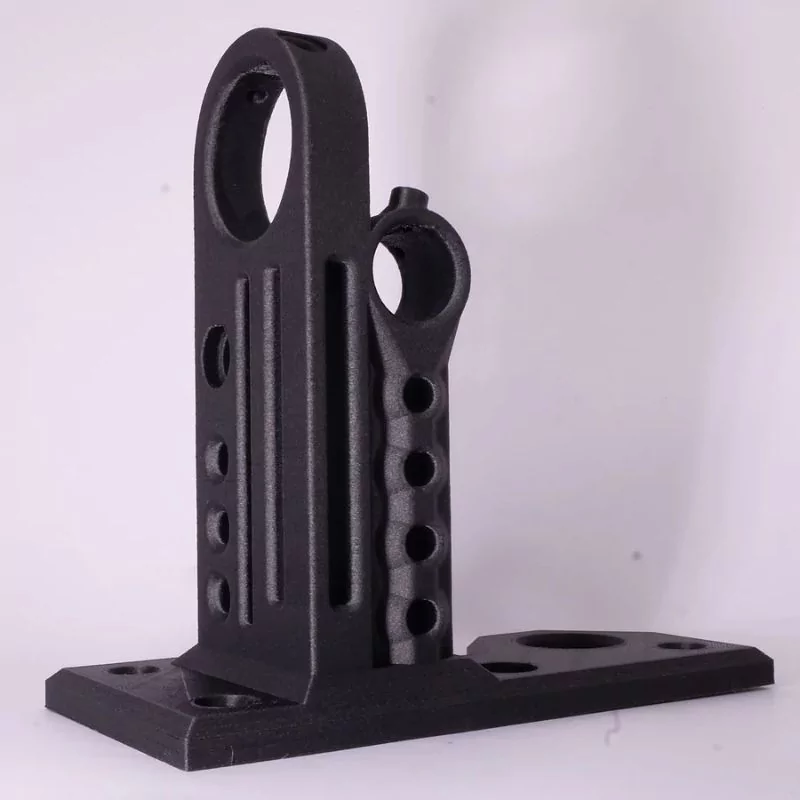

Grâce à l’ajout de fibres de carbone, ce filament offre une solidité remarquable et une résistance exceptionnelle à l'usure. Il présente également une faible déformation durant l’impression, garantissant des résultats précis et une stabilité dimensionnelle. Que ce soit pour des composants de machines, des pièces de production ou des outils, le Fiberon™ PA6-CF20 est le choix optimal pour des applications exigeantes.

Avantages du Polymaker Fiberon™ PA6-CF20

  • Renforcement en fibres de carbone (20%) : Offrant une rigidité supérieure et une résistance accrue aux chocs et à l'usure, ce filament est adapté aux environnements industriels difficiles.
  • Excellente stabilité thermique : Capable de supporter des températures élevées (215°C), il est parfait pour les pièces fonctionnelles soumises à des contraintes thermiques sévères.
  • Faible déformation pendant l’impression : Assure une précision élevée et une qualité constante tout au long du processus d’impression.
  • Bonne adhérence au plateau : Optimise la qualité des impressions, réduisant les risques de décollement ou de warping.

Conseils d’impression

  • Température d’extrusion : 280-300°C pour une fusion optimale du filament.
  • Température du plateau : 40-50°C pour une bonne adhésion de la première couche.
  • Vitesse d'impression : jusqu'à 300 mm/s.
  • Buse recommandée : Utilisez une buse en acier trempé ou rubis pour éviter l’usure liée aux fibres de carbone abrasives. Hotend métal pour impression à plus de 280°C nécessaire.
  • Conservation : Conservez le filament dans un environnement sec. Si environnement humide, séchez le filament avant utilisation (100°C pendant 10 heures dans un four classique ou 18h en niveau 3 avec le PolyDryer).
  • Recuit post-impression : Un recuit à 100°C pendant 10 heures permet d'améliorer la résistance mécanique des pièces.
  • 🎯 Nous travaillons avec les TPE/PME
  • 📦 Stock en France
  • 🚚 Expédition en maximum 24h
  • 🔐 Paiement sécurisé
  • 🔙 14 jours pour changer d'avis
  • 📱 Besoin de conseils ? Contacter le support technique

Une question ? Vous avez besoin d'aide ? Contactez-nous, c'est avec plaisir que nous vous aiderons.

✉️ Contactez nous

Nos conseillers vous répondent du lundi au vendredi, de 9h à 12h et de 14h à 17h (prix d'un appel local).

Caractéristiques de Polymaker Fiberon™ PA6-CF20 Noir - 1.75mm - 3Kg

Technologie / Produit

Technologie
Filament
Matériau
PA
Aspect Visuel
Opaque
Diamètre
1.75 mm
Sensibilité à l'humidité
Forte
Application
Prototypage, Production, Pièce fonctionnelle
Odeur
Oui
Nocivité
Oui
Niveau de difficulté
Intermédiaire
Marque
Polymaker
Type de produit
Filament 3D
Couleur
Noir
Poids net
3 kg

Valeurs techniques

Température de transition vitreuse
74 °C
Température de fléchissement sous charge (0,45 MPa)
215 °C
Température de fléchissement sous charge (1,8 MPa)
173 °C
Température VICAT
219,2 °C
Charpy
13 kJ/m²
Résistances
Mécanique, Usure
Module en traction
7454 MPa
Module de flexion
8339 MPa
Allongement maximum à la rupture
3 %
Densité
1.17 g/cm3

Extrusion

Type de buse
Acier trempé, Ruby
Type de consommable
Filament non propriétaire (système ouvert)
Température plateau min.
40 °C
Température plateau max.
50 °C
Température extrusion min.
280 °C
Température extrusion max.
300 °C
Vitesse min.
30 mm/s
Vitesse max.
300 mm/s
Diamètre de buse minimum
0.5 mm
Compatibilité bowden
Oui
Sensibilité au warping
Moyenne
Compatible AMS
Non

Équipements spécifiques

Enceinte fermée d'impression
Oui
Filtration
HEPA, Charbon

Installation / Prérequis

Type
Filament sur bobine
Boîte fournie
Oui
Matière de la bobine
Carton

Avis clients sur Polymaker Fiberon™ PA6-CF20 Noir - 1.75mm - 3Kg

Vous pourriez aussi aimer

Product added to wishlist
